Инструкция Ubiquiti Nanostation Loco M5
В появившемся окне авторизации вводим логин и пароль по умолчанию: ubnt(логин),ubnt(пароль). Если Вы уже настраивали устройство или его настраивали в сервисе, возможно, Вам понадобится ввести тот логин и пароль, которые были присвоены.
Ubiquiti NanoBridge M5: первый опыт установки или wifi-мост «из. А на нее NanoStation Loco, а на другой можете. Nov 10, 2011 - Инструкция как подключить NanoStation к сети и интернету в режиме. В появившемся окне вводим имя пользователя ubnt, вводим.
В случае е сли Вы их забыли, необходимо сбросить настройки устройства при помощи кнопки Reset. При зажатии этой кнопки на несколько секунд все настройки сбрасываются к заводским (по умолчанию). 4. В случае правильной авторизации, Вы попадаете на главную страницу Main программного обеспечения, где узнаем общую информацию о NanoStaion (MAC-адрес, имя устройства, время включения ), внизу есть несколько подразделов дополнительной информации. Страница Ubiquiti AirMax это запатентованная Ubiquiti технология TDMA поллинга. AirMax обеспечивает лучшую устойчивость от помех и увеличивает максимальное количество пользователей, которые могут быть подключены к устройству (при условии, что все устройства поддерживают AirMax) AirMax Priority- (для Station и Station WDS) Эта функция определяет размер временных интервалов назначеных каждому клиенту. Чем больше приоритет тем больше временной интервал для передачи. AirView - это анализатор спектра встроенный в NanoStaion,позволяет оценить зашумленность радиочастотного спектра и о пределение лучш ий канала.
AirView Port - определяет порт для использования утилиты. Launch AirView- нажмите на эту кнопку для запуска утилиты NanoStaion. WDS Peers- укажите МАС-адреса WDS устройства в полях WDS Peers. Один MAC-адрес для режима точка-точка, до шести WDS могут быть указаны для использования соединения точка-многоточка. Опция Auto для того, чтобы установить WDS связь между точками еслиWDS peers не указаны используется в режиме AP WDS. Если опция Auto включена, точки будут выбирать WDS пиров в соответствии с SSID.
Точка доступа WDS должна иметь SSID как WDS Peer чтобы автоматически установить связьприпри активации опции Auto. Данная конфигурация также известна как репитер. Базовая станция в режиме WDS и все WDS пиры должны работать на одной частоте, при одинаковой ширине спектра и одинаковых настройках безопасности.
SSID- идентификатор используется для 802.11 беспроводной сети в режиме Access Point или Access Point WDS. Устройства, соединенные с базовой станцией, будут получать широковещательные пакеты от точки доступа с данным SSID. Hide SSID- отключит вещание SSID NanoStation. И наоборот сделает видимым SSID. Доступен только в режиме Access point. Доступные точки доступа можно посмотреть с помощью кнопки 'Select' (не для режима Access Point), Выберите точку доступа из списка и нажмите кнопку 'Select' дляподключения к ней.

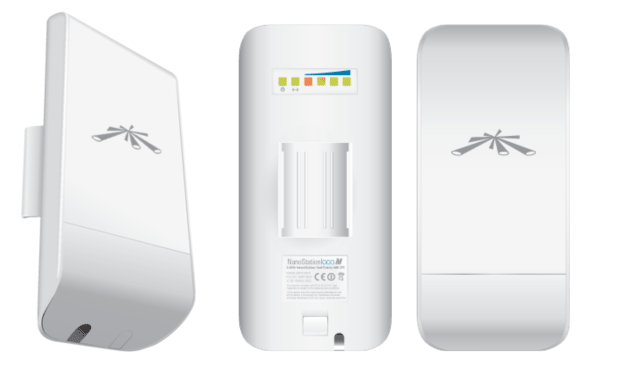

Инструкция Ubiquiti Nanostation Loco M54
Кнопка 'Scan', обновляет список доступных беспроводных сетей. Lock to AP MAC- устанавливается на Station и Station WDS, в случае несколких базовых станций с одинаковым SSID зная ее MAC можно подключиться к нужной и избежать переключения на другую базовую станцию. Country Code- страна, где планируется использовать это устройство. Ширина спектра канала, ограничение выходной мощности, список каналов, IEEE 802.11 стандарт будут установлены согласно нормативам страны. I EEE 802.11 mode A/N mixed для подключения к сетям по стандартам 802.11a, 802.11n. B/G/N mixed для подключения к сетям по стандартам 802.11b, 802.11g, 802.11n.
Channel Width - эта ширина спектра канала. Поддерживаемая ширина спектра канала: 5MHz 10MHz 20MHz - 20МГц (установлен по умолчанию) 40MHz Auto 20MHz/40MHz -улучшенная совместимость только для режим а Station (или Station WDS). Channel Shifting- можно сместить частоту канала относительно стандартной.
Преимущества данной функции это существенное увеличение безопасности сети. C hannel-shifting, позволяет сделать невидимыми сети WI-Fi организованные на оборудовании Ubiquiti. Frequency, Mhz- выбор частоты канала в режиме Access Point. О пци я 'Auto' выбирает канал опираясь на текущем использовании и уровне шума на момент включения/перезагрузки устройства. Extension Channel - только в режиме AP или AP WDS ширин а канала 40МГц.Позволяет AirMax использовать два канала одновременно, что увеличивает производительность. Channel Scan List, MHz - только р режиме Station и Station WDS.
О граничивает сканирование только выбранными каналами. Frequency List, MHz - эта опция использ уется случа е: частота установлена в режим 'Auto', анализироваться будут только перечисленные в списке частоты В AirSelect будут использованы те каналы которые указаны в списке. Output Power - эта функция устанавливает максимальный уровень мощности (в dBm) беспроводного устройства. Max TX Rate, Mbps - эта функция устанавливает скорость передачи данных c которой NanoStation переда ет беспроводные пакеты. WLAN Network Settings IP Address - этот IP адрес назначается WLAN интерфейсу, который подключен к внутренней сети согласно одному из ражимов работы описанных выше. Этот IP использ уется как IP адрес шлюза для маршрутизации в о внутренней сети, и для настройки Nanostation. Netmask - эта величина определяющая, какая часть IP-адреса узла сети относится к адресу сети, а какая к адресу самого узла в этой сети.
Primary/Secondary DNS IP - The Domain Name System (DNS) - Эти поля определяют IP адреса серверов к которым NanoStaion обращается как к источникам перевода. MTU- определяет максимальный размер пакета байт, который может быть передан на канальном уровне. Primary / Secondary DNS IP - The Domain Name System (DNS) - Эти поля определяют IP адреса серверов к которым NanoStaion обращается как к источникам перевода. Enable DMZ- эта зона может быть включена и использоваться как место, где можно разместить такие сервисы как Web, Proxy,E-mail серверы таким образом, чтобы они могли обслуживать локальную сеть и быть изолированными от нее для высокой безопасности. DMZ Management Port- порт веб интерфейса для устройства используемый для хост устройства если опция DMZ Management Port активирована. DMZ IP- подключенный к внутренней сети хост, указанный в поле DMZ IP адрес будет доступен из внешней сети.
PPPoE PPPoE: Point-to-Point Protocol over Ethernet (PPPoE) - виртуальное частное и безопасное подключение между двумя системами PPPoE Username – имя пользователя для подключения к серверу (на PPPoE сервере должны быть соответствующие настройки); PPPoE Password – пароль для подключения к серверу. Show - Установите этот флажок для отображения символов пароля PPPoE.
PPPoE MTU/MRU – максимальный размер байтах передаваемого/принимаемого блока данных инкапсулируемого трафика проходящего через PPP туннель. PPPoE Encryption – включение/ выключение использования шифрования MPPE.
Auto IP Aliasing - создает автоматически генерируемый IP адрес для соответствия WLAN/LAN интерфейсу IP Aliases(IP псевдонимы) - могут быть настроены как для внутренней так и для внешней сети. Настройка производится в окне конфигурации, которое доступно после нажатия кнопки 'Configure'. IP Address - альтернативный IP адрес для LAN или WLAN интерфейса, используемый для маршрутизации или управления устройством. Netmask- адресного пространства для конкретного IP Aliases Comments- информационное поле для коментария к IP Aliases Enabled- флажок включающий или выключающий определенный IP Aliases IP Aliases могут быть сохранены кнопкой Save или отменены кнопкой Cancel. Change MAC Address- данная функция позволяет легко изменить MAC адрес интерфейса. LAN Network Settings IP Address - этот IP адрес назначается LAN интерфейсу, который подключен к внутренней сети согласно одному из ражимов работы описанных выше. Этот IP использ уется как IP адрес шлюза для маршрутизации в о внутренней сети, и для настройки Nanostation.
Netmask - эта величина определяющая, какая часть IP-адреса узла сети относится к адресу сети, а какая к адресу самого узла в этой сети. Enable NAT - позволяет пересылать пакеты с LAN интерфейса на IP беспроводного интерфейса и затем осуществлять маршрутизацию на клиентов расположенных в ЛС. Enable NAT Protocol: если NAT активен то данные могут быть модифицированы для прохождения через роутер.
Для того чтобы предотвратить модификацию специфических пакетов (SIP, PPTP, FTP, RTSP) снимите отметку с нужного. MTU - определяет максимальный размер пакета байт, который может быть передан на канальном уровне. Enable DHCP Server - DHCP сервер присваивает IP адреса клиентам подключенным к интерфейсу. Range Start/End - диапазон определяющий список IP адресов DHCP сервера. Lease Time - срок аренды IP адреса выдаваемого DHCP сервером.Значение устанавливается в секундах. Enable DNS Proxy - функция позволяет пересылать запросы DNS от устройств находящихся во внутренней сети к DNS серверу.
Port Forwarding - опция позволяет перенаправлять отпределенные порты из внутренней сети во внешнюю. Private IP -IP адрес устройства из внутренней сети к которому нужно получить доступ из внешней сети. Private Port -TCP/UDP порт приложения работающего на устройстве из внутренней сети; Type - тип протокола который должен перенаправлятся из внутренней сети. P ublic Port -TCP/UDP порт устройства NanoStation, которое будет перенаправлять подключение из внешней сети на устройство во внутренней сети. Comments - текстовое поле для комментария. Enabled -флажок включающий или выключающий правило перенаправления. Firewall Settings Firewall может быть ативирован на Nanostation с помощью функции Enable Firewall.
Инструкция Ubiquiti Nanostation Loco M50
Настроить фаервол можно нажав Configure. Action- выбор между правилами ACCEPT или DROP. Если Accept то пакеты будут проходить без изменений. Если DROP то пакеты будут отклоняться.
Interface - интерфейс на котором осуществляется фильтрация (WLAN, LAN или PPP); IP Type - указание протокола на котором работает правило (IP, ICMP, TCP, UDP, P2P); Source IP/mask- источник пакетов, это IP устройства котор ое посылает пакеты. Source Port- TCP/UDP порт источника пакета. Destination IP/mask -IP адрес точки назначения пакета, это IP адрес устройства которой адресован пакет. Destination Port -порт назначения TCP/UDP пакета.
Comments- поле для короткого комментария. On- флажок включающий или выключающий правило. No t - операторы инвертирующие значени е полей Source IP/mask, Source Port, Destination IP/mask, Destination Port. Эта вкладка содержит расширенные настройки маршрутизации и беспроводного интерфейса. RTS Threshold- размер передаваемого пакета и за счет точки доступа, помогает управлять потоками трафика.
Fragmentation Threshold - максимальный размер пакета до его разделения на нескольо пакетов. Диапазон равен 256-2346 байт, или off. Использование Fragmentation Threshold может увеличить надежность передачи кадров. Distance - расстояние в милях/километрах используя слайдер или введите значение. Изменение расстояния изменит значение параметра ACK Timeout в соответствии значению дистанции. ACK Timeout - временной промежуток распознавания. Когда станция получает пакет данных она посылает АСК пакет точке доступа (в случае отсутствия ошибки).
Если станция не получает АСК пакет от точки доступа в установленном промежутке времени, она повторяет отправку пакета. Auto Adjust - этот флажок включает автоконфигурирование параметра ACK Timeout. Aggregation - часть стандарта 802.11n. Позволяет отправлять несколько кадров при однократном подключении к среде, объединяя кадры в один большой кадр.
Frames - количество кадров объеди ненном кадре. Bytes- размер в байтах объеди ненного кадра.
Multicast Data- в ключает пропускание многоадресного трафика. По умолчанию отключена.
Enable Installer EIRP Control - контроль э ффективно изотропно излучаемой мощности. Enable Extra Reporting - позволяет выводить дополнительную информацию в управляющих фреймах 802.11.Обычно используется для идентификации системы и данных о статусе в утилитах для обнаружения и операционных систем маршрутизаторов.
Sensitivity Threshold, dBm - минимальный уровень сигнала для клиента при котором возможно подключиться к точке. Клиент с уровнем сигнала ниже указанной величины будет отключен. Advanced Ethernet Settings Enable PoE Passthrough - устройство позволяет передать питание РОЕ с главного порта на второстепенный, тем самым позволяя запитать например IP камеру. Enable Autonegotiation - автоматическ ое согласование параметров передачи с противной стороной, таких как скорость и дуплекс. В этом процессе устройства обмениваются информацией о своих параметрах и после выбирают быстрейший режим передачи, который оба поддерживают. Если вы хотите установить эти параметры вручную, отключите эту фунцкцию и выбирете необходимые значения: Link Speed, Mbps: выбирете максимальную скорость передачи данных. Есть два варианта: 10Mbps или 100Mbps.
Если вы используете очень длинный Ethernet кабель, скорость соединения в 10Mbps должна обеспечить лучшую стабильность. Enable Full Duplex: выбор режима дуплекса; если включено устройство рабопает в полном дуплексе (позволяет двустороннюю передачу данных в обоих направлениях одновременно). Если отключено, устройство будет работать в режиме полу-дуплекса (позволяет двустороннюю передачу данных в обоих направлениях, но не одновременно, а только в одном напраслении в одно и то ж время). Signal LED Thresholds Индикаторы наа задней панели устройств с AirOS v5.3 могут загораться, когда величины получаемого сигнала указаны в соответствующих полях.
Это позволяет техникам устанавливать клиентские устройства без необходимости подключения к нему (например выставлять положение антенны). LED 1(красный) будет включаться если уровень сигнала достигнет з начения в этом поле.
LED 2(желтый) будет включаться если уровень сигнала достигнет з начения в этом поле. LED 3(зеленый) будет включаться если уровень сигнала достигнет з начения в этом поле. LED 4(зеленый) будет включаться если уровень сигнала достигнет з начения в этом поле.
